自动化装配线中倍速链的选型方法

摘要:自动化装配线系统中,倍速链输送是最常用的一种,它的核心输送介质倍速链选型是非常重要的一关,根据产品和生产工艺的不同,应该有针对性的对倍速链进行数据计算选型,今天技术科为大家介绍选型的步骤和条件。

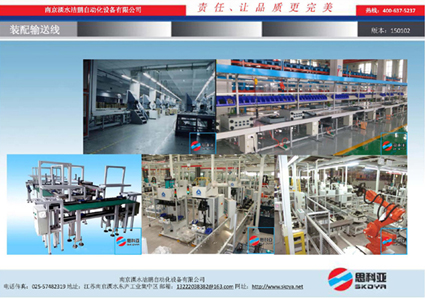

自动装配线1自动装配线2

对倍速链进行数据计算选型,今天技术科为大家介绍选型的步骤和条件。

-使用条件的确认
请确认所选链条型号是否符合以下条件:
温度:-10℃-80℃
链条速度:小于20m/mi
无磨损性粉尘、腐蚀性气体、高湿度等不良影响

-链条的确定:计算输送物的重量、工装板的重量、底面形状是否平整等等,我公司技术人员根据要求来为您选择合适的链条
-容许张力确认: 整体输送线的长度、滞留部的长度、链条的重量、工装板和链条的摩擦系数、链条和专用导轨的摩擦系数、重力加速度等等一系列参数。自流式输送机的议案使用2列链条,计算每列链条的张力。
链条容许张力大于等于(T*K1*K2)/2
如果超过了链条的容许张力,请将链条变更为大一号规格或者将输送线长度进行分割重新排布计算。
-速度系数:
链条输送速度范围常规系数在1.0-1.6之间
输送物负载系数一般在1.0-1.35之间
倍速链条容许张力一般在0.55KN-1.37KN之间
如果您在选择倍速链时有任何疑问可致电我公司技术部,我们将为您详细解答,并且提供更详细的技术参数供您选型。南京洁鹏专业承接大型生产物流系统工程,产品有自动化输送机、倍速链输送机、组装生产线、流水线、各类自动化专机设备、物流自动化输送等等。专注于工业智能化自动化、物流智能化自动化设备的研发制造。欢迎各界朋友考察垂询。

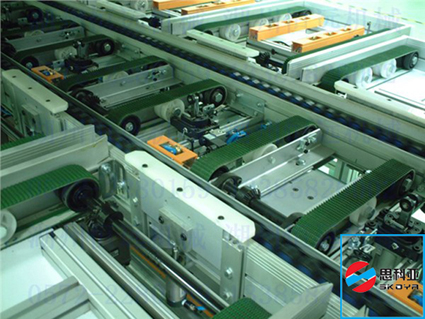

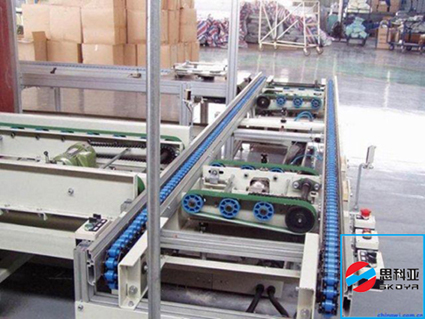

倍速链装配线说明:

倍速链装配线广泛应用于各种汽车零部件、电子配件的组装工艺流程,输送机通过倍数链条达到增速的功能,通过对阻挡器、顶升定位旋转装置、升降平移机的配套使用达到不同工艺流程的的使用标准。
机架材质选择:碳钢、不锈钢、铝合金。
倍速链条节距:19.05mm、25.4mm、31.75mm、38.1mm、50.8mm。
链条倍速选择:2.5倍、3倍。
工装板:铝制工装板、PVC工装板、集电板、双层可旋转式工装板
气动阻挡器:机械式限位器、机械式限位器、弹簧缓冲式限位器、液压缓冲限位器
最长用的行业有:电脑显示器生产线、电脑主机生产线、笔记本电脑装配线、音响功放生产线、发动机装配线
定制倍速链输送线请致电或请确认以下技术参数:
线体宽度: 250-900mm,可由客户选定 ;
线体高度: 一般750mm,范围500-1000mm,由客户选定 ;
线体长度 :单段驱动最长30-40m,由客户选定 ;
输送速度 :2-20米/分 ;
链条形式: 链条和滚轮传送等速-双节距滚轮链,链条和滚轮传送差速-差速链(2.5倍速和3倍速两种) ;
工装板类型: 钢板、工程塑料板、木板等 ;
框架材质 :铝型、碳钢 ;
带电设置 :线体内设导电轮,工板上设导电排,可实现带电输送,已完成调测试功能 ;
使用电源 :单相220V 三相380V 50Hz(由客户选定);
倍速链装配线组成的生产线通常称为:自流式输送系统、它采用特制的经表面处理的挤压成型铝合金型材作为导轨。使自流式输送系统在输送过程中具有非常好的稳定性,适合产吕大批量连续生产。同时自流式输送系统灵活、多样化的设计使它具备多功能的特性。
倍速链装配线采用倍速链牵引,工装板可以自由传送,采用阻挡器定位使工件自由运动或停止,工件在两端可以自动顶升,横移过渡。在线可设旋转、专机、检测设备、机械手等。应用于电动工具,彩电、空调等家用电器、各类仪器仪表及机电产品等总装及部装。采用柔性倍速链为输送介质,工装板为载体,带动工件以2倍、3倍于链条传送的速度运行,常用于家电产品、摩托车发动机、汽车配件、电动工具等的装配与检测。工位可设置气动阻挡器、脚踏开关、线内顶升旋转、顶升移行以及各种装配、检测设备,工装板上也可根据产品的生产工艺配置各种工装夹具,实现产品的自动化生产。输送方式由单排链式、双排链式、三排链式并可随意组合。

倍速链装配线其输送原理是运用倍速链条的增速功能,使其上承托货物的工装板快速运行,通过阻挡器停止于相应的操作位置;或通过相应指令来完成积放动作及移行、转位、专线等功能。由于该机运送货物的台板需反复使用,所以很少单台使用,而是与各种专机如顶升平移机,顶升转位机等配套构成水平或垂直循环系统。它采用特制的,经表面处理的挤压铝合金型材作为导轨,使自流式输送系统在输送过程中具有非常好的稳定性和持久性,适合产品大批量连续生产。同时自流式输送系统灵活、多样化的设计使它具备多功能的特性。
所以倍速链装配线广泛地应用于各种电子电器、机电等行业生产线。倍速链流水线最常用的行业有:电脑显示器生产线、电脑主机生产线、笔记本电脑装配线、空调生产线、电视机装配线、微波炉装配线、打印机装配线、传真机装配线、音响功放生产线、发动机装配线。

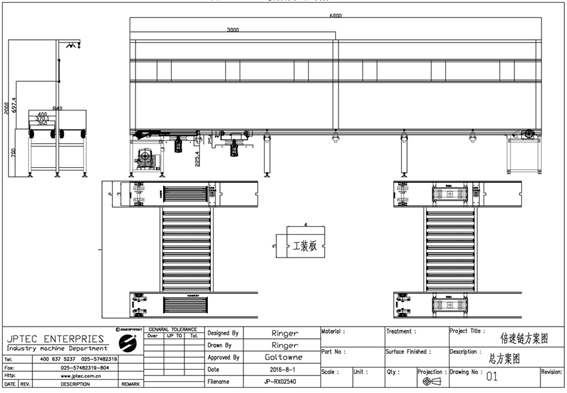

环行倍速链装配线


南京洁鹏企业提供--参见产品电子电器行
